Rejilla de prueba TG3D-3000/20 para calibración en Direcciones X, Y y Z
Estructura tridimensional, esta rejilla está diseñada para la calibración simultánea en las direcciones X, Y y Z, así como para la calibración lateral de escáneres SPM y la detección de cualquier no linealidad lateral, histéresis, deformación y efectos de acoplamiento cruzado.
Descripción

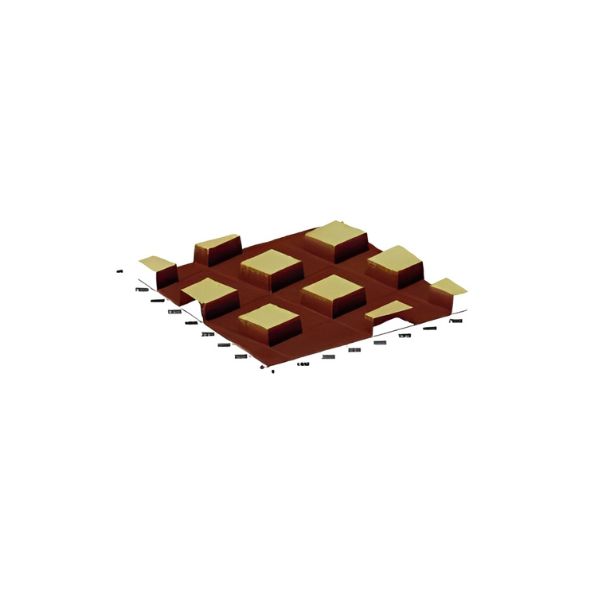

Su estructura tridimensional permite la calibración simultánea en las direcciones X, Y y Z, lo que es esencial para la precisión. Este patrón tridimensional de pequeños cuadrados tiene una altura de 20 ±1.5 nm y un tamaño de 1.5 ±0.15 µm, con un período de 3 ±0.05 µm.
El chip mide 5 x 5 x 0.5 mm y el área efectiva es un cuadrado central de 3 x 3 mm. La precisión en la altura se basa en la medición de rejillas seleccionadas aleatoriamente y calibradas con una rejilla TGZ-20 certificada por PTB.
Especificaciones técnicas
Estructura:
Tipo de patrón: Array tridimensional de pequeños cuadrados
Altura: 20 ±1.5 nm
Tamaño de los cuadrados: 1.5 ±0.15 µm
Período: 3 ±0.05 µm
Dimensiones:
Tamaño del chip: 5 x 5 x 0.5 mm
Área efectiva: Cuadrado central de 3 x 3 mm
Nota:
La precisión en la altura se basa en la medición de 5 rejillas seleccionadas aleatoriamente de un lote de 300 rejillas por un SPM calibrado con una rejilla TGZ-20 certificada por PTB
La altura básica del paso puede variar del especificado dentro del 10%
